MIK-603S系列溫度隔離器，輸入熱電偶/熱電阻信號，經隔離轉換為電流/電壓信號輸出。輸入端、輸出端及電源端三端隔離，具有在線故障自診斷等功能，是智能化的溫度變送器產品。
本產品為智能化設計，內部采用了數字化調校，無電位器、自動零點校準等諸多先進技術。可與各類儀表及DCS，PLC等設備配套使用，在石油、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
產品特點
1、專利電源電壓擋墻技術，實現電源輸入、輸出高隔離
2、產權專用EMC器件，實現信號輸入、輸出高抗干擾
3、采用全新進口芯片，提升能源利用率，實現超低功耗
4、0.1%高精度，保護后端設備
5、采用全新進口端子，各端子可帶電插拔
6、響應速度≤0.5s
7、可編程智能輸入，可對溫度輸入種類、輸出量程在線編程
8、產權專用信號磁性材料，寬溫范圍內磁導特性穩定
9、專利溫度冷端補償端子，高精度、快響應冷端溫度測量
產品型號：MIK-603S
工作電源：直流18～32V(典型值24V DC)

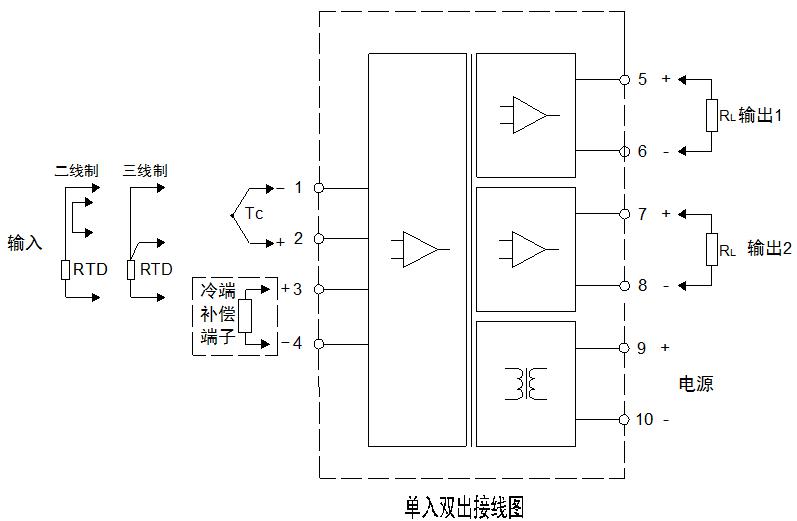

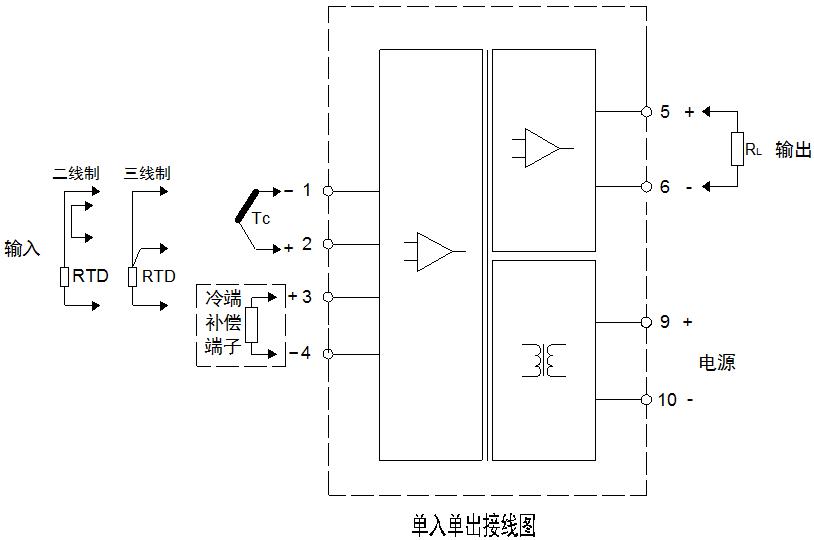

輸入信號：熱電偶：K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等；
熱電阻：二/三線制熱電阻（Pt100、Cu50、Cu100、BA1、BA2等）；
輸入信號類型及量程在訂貨時確定，也可自行編程。
輸出信號：直流電流：0(4)mA～20mA； 0mA～10mA;
直流電壓：0(1)V～5V； 0V～10V;
如需其它信號類型請訂制，具體信號類型詳見產品標簽。
輸出紋波：≤5mVrms（負載250Ω）

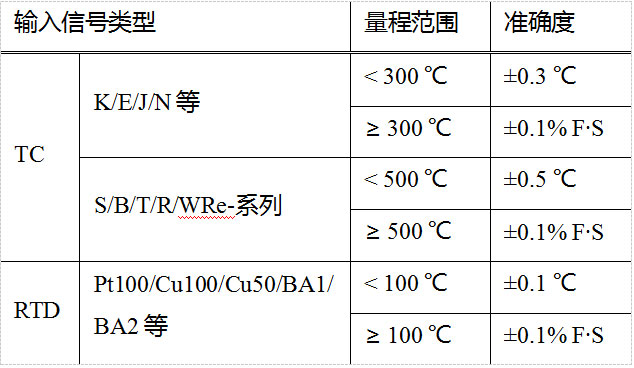

隔離傳輸準確度：±0.1%F?S（25℃±2℃），不含冷端補償
溫度漂移：40ppm/℃
響應時間：≤0.5s
冷端溫度補償準確度：±1℃（預熱時間10分鐘）
冷端溫度補償范圍：-20℃～+60℃
測量熱電阻允許的引線電阻：≤20Ω/線
負載能力：0(4)mA～20mA：≤550Ω；0mA～10mA: ≤1.1kΩ
0(1)V～5V：≥1MΩ； 0V～10V：≥2MΩ；
滿載功耗：24V DC供電，單路滿載輸出時 0.7W
24V DC供電，雙路滿載輸出時 1.3W
供電電壓范圍：18V DC～32V DC（典型值：24V DC）
介電強度（漏電流1mA，測試時間1分鐘）：≥2500 V AC（輸入/輸出、輸入/電源之間）
≥1500 V AC（輸出/電源之間）
絕緣電阻：≥100MΩ（輸入/輸出/電源之間）
電磁兼容：EMC符合IEC61326—3

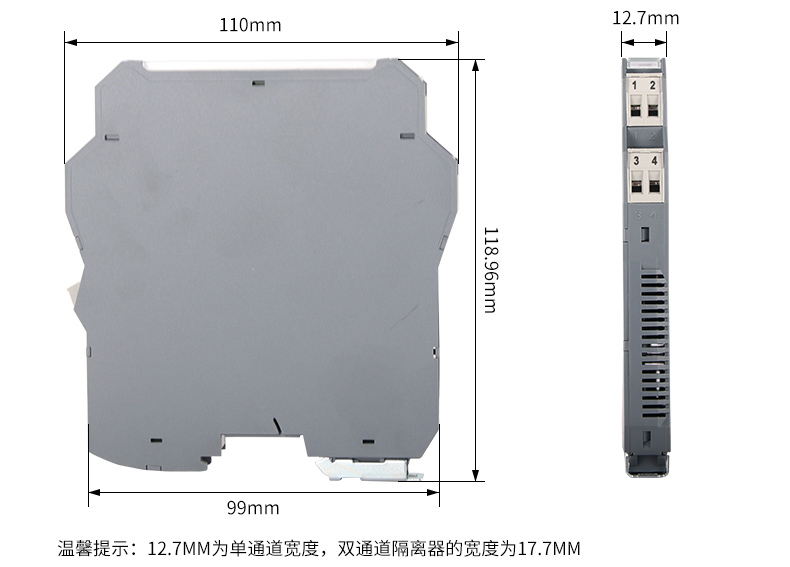

外形尺寸：寬×高×深(12.7mm×110mm×118.9mm)
